Ako testovať usmerňovacie diódy SOD - puzdro 123FL?

V dynamickej sfére elektroniky hrajú kľúčovú a nenahraditeľnú úlohu usmerňovacie diódy, ktoré slúžia ako základné komponenty, ktoré zaisťujú bezproblémovú prevádzku nespočetných elektrických obvodov. Spomedzi nich si DIODE SOD - 123FL Package Rectifier Diodes získali významnú popularitu vďaka svojej kompaktnej veľkosti, vysokej účinnosti a vynikajúcemu výkonu. Ako dôveryhodný dodávateľ DIODE SOD - 123FL Package Rectifier Diodes som dobre oboznámený s dôležitosťou prísneho testovania, aby sa zaručila kvalita a spoľahlivosť týchto komponentov. V tomto blogu sa podelím o komplexné poznatky o tom, ako testovať diódy DIODE SOD - 123FL Package Rectifier Diodes.

Pochopenie základov usmerňovacích diód DIODE SOD - 123FL

Pred ponorením sa do testovacích postupov je dôležité pochopiť, čo sú to usmerňovacie diódy DIODE SOD - 123FL Package. Tieto diódy sú povrchovo montované zariadenia (SMD) v balení SOD - 123FL. Sú navrhnuté tak, aby premieňali striedavý prúd (AC) na jednosmerný prúd (DC) tým, že umožňujú prúdenie prúdu iba jedným smerom. Balík SOD - 123FL ponúka malý tvarový faktor, vďaka čomu je vhodný pre aplikácie s obmedzeným priestorom, ako sú mobilné zariadenia, napájacie zdroje a iné kompaktné elektronické obvody.

Potrebné testovacie vybavenie

Na presné testovanie usmerňovacích diód DIODE SOD - 123FL Package budete potrebovať nasledujúce vybavenie:

1. Multimeter: Digitálny multimeter je nevyhnutný nástroj na základné testovanie diód. Dokáže merať napätie, prúd a odpor a väčšina multimetrov má vyhradenú diódu – testovací režim.
2. Osciloskop: Osciloskop je užitočný na pozorovanie tvaru vlny diódy pri rôznych prevádzkových podmienkach. Môže vám pomôcť analyzovať dynamický výkon diódy, ako sú časy zotavenia vpred a vzad.
3. Napájanie: Na zabezpečenie potrebnej elektrickej energie na testovanie diódy je potrebný stabilný zdroj napájania. Na úpravu vstupného napätia podľa testovacích požiadaviek môžete použiť variabilný zdroj napájania.

Základné testovanie diód pomocou multimetra

Najjednoduchším spôsobom testovania diódy DIODE SOD - 123FL Package Rectifier Diode je použitie multimetra v režime testovania diódy. Tu sú kroky:

1. Nastavte multimeter: Zapnite multimeter a nastavte ho na funkciu dióda - testovanie. Tento režim má zvyčajne symbol diódy na prepínači.
2. Identifikujte anódu a katódu: Anóda je kladný pól diódy a katóda je záporný pól. Na usmerňovacej dióde DIODE SOD - 123FL Package Rectifier Diode je katóda zvyčajne označená pruhom.
3. Dopredné testovanie zaujatosti: Pripojte červenú sondu multimetra k anóde a čiernu sondu ku katóde. V predpätí by dobrá dióda mala vykazovať pokles napätia typicky v rozsahu 0,5 - 0,8 voltov pre kremíkové diódy. To znamená, že dióda umožňuje prúdenie prúdu v priepustnom smere. Ak multimeter ukazuje veľmi nízky alebo nulový pokles napätia, dióda môže byť skratovaná. Ak ukazuje indikáciu prerušeného obvodu (OL na väčšine multimetrov), dióda môže byť prerušená.
4. Reverzné testovanie skreslenia: Obráťte sondy, pripojte červenú sondu ku katóde a čiernu sondu k anóde. V opačnom smere by dobrá dióda mala vykazovať indikáciu otvoreného obvodu (OL). Ak multimeter vykazuje nízky odpor alebo výrazný pokles napätia, dióda má spätný zvodový prúd, čo znamená, že je chybná.

Pokročilé testovanie s osciloskopom

Osciloskop môže poskytnúť podrobnejšie informácie o výkone diód DIODE SOD - 123FL Package Rectifier Diodes, najmä v dynamických podmienkach. Tu je návod, ako môžete použiť osciloskop na testovanie:

1. Nastavte osciloskop: Pripojte sondy osciloskopu k vstupným a výstupným svorkám diódového obvodu. Upravte nastavenie časovej základne a napäťovej stupnice podľa očakávaného tvaru vlny a úrovní napätia v obvode.
2. Dopredné testovanie doby zotavenia: Aplikujte na diódu predpätý napäťový impulz. Čas zotavenia vpred je čas potrebný na to, aby dióda začala úplne viesť po privedení predpätého napätia. Na osciloskope môžete zmerať časový rozdiel medzi privedením dopredného napätia a bodom, v ktorom prúd diódy dosiahne stanovené percento (zvyčajne 90 %) svojej ustálenej hodnoty.
3. Reverzné testovanie doby zotavenia: Podobne aplikujte spätne predpäté napätie potom, čo dióda vedie v priepustnom smere. Čas spätného zotavenia je čas, ktorý trvá, kým dióda prestane viesť v opačnom smere po privedení spätného predpätia. Tento čas môžete merať na osciloskope pozorovaním poklesu spätného prúdu.

Testovanie na skutočných svetových okruhoch

Okrem testovania na skúšobnom zariadení je tiež dôležité testovať usmerňovacie diódy DIODE SOD - 123FL Package Rectifier Diodes v reálnych obvodoch. To vám môže pomôcť identifikovať akékoľvek potenciálne problémy, ktoré môžu vzniknúť v dôsledku interakcie medzi diódou a inými komponentmi v obvode.

1. Vložte diódu do obvodu: Uistite sa, že je dióda správne pripojená so správnym zarovnaním vývodov anódy a katódy.
2. Napájanie na okruhu: Pripojte napájanie do obvodu a použite vhodné meracie prístroje na monitorovanie napätia, prúdu a iných elektrických parametrov. Sledujte výkon obvodu s nasadenou diódou a skontrolujte, či spĺňa konštrukčné požiadavky.
3. Vykonajte záťažové testovanie: Môžete tiež vykonať záťažové testovanie diódy vystavením obvodu rôznym prevádzkovým podmienkam, ako sú rôzne teploty, napätia a prúdy. To vám môže pomôcť určiť spoľahlivosť a životnosť diódy v extrémnych podmienkach.

Porovnanie s inými baleniami usmerňovacej diódy

Ako dodávateľ ponúkam aj ďalšie obľúbené balenia usmerňovacích diód, ako naprUsmerňovacia dióda S1M,DO - 201AD usmerňovacie diódy Univerzálny usmerňovač,SMC usmerňovacie diódy Univerzálny kremíkový usmerňovač pre povrchovú montáž,Usmerňovacie diódy SMBF Univerzálny kremíkový usmerňovač pre povrchovú montážaDO - 41 Usmerňovacia dióda. Každý balík má svoje jedinečné vlastnosti a výkonové parametre.

Usmerňovacia dióda S1M je univerzálny usmerňovač s relatívne vysokou prúdovou zaťažiteľnosťou. Často sa používa v napájacích obvodoch a iných aplikáciách, kde sa vyžaduje usmernenie vysokého prúdu. Usmerňovacie diódy DO - 201AD sú tiež univerzálne usmerňovače s väčšou veľkosťou balenia, vďaka čomu sú vhodné pre aplikácie vyžadujúce lepší odvod tepla.

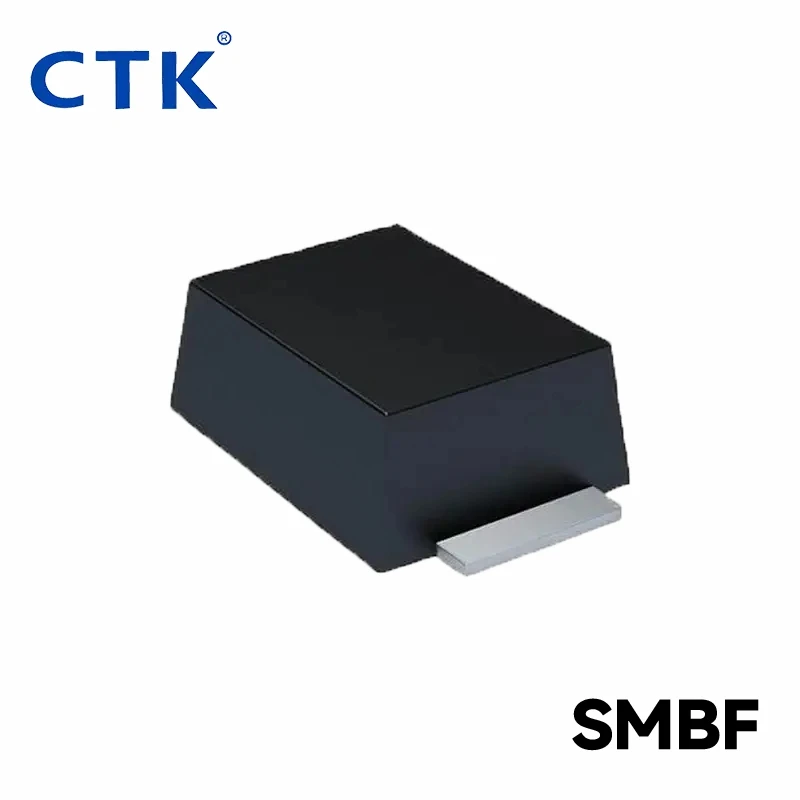

Usmerňovacie diódy SMC a SMBF sú zariadenia na povrchovú montáž podobné usmerňovacím diódam DIODE SOD - 123FL. Ponúkajú vysokú účinnosť a bežne sa používajú v moderných elektronických obvodoch, kde je priestor na prvom mieste. DO - 41 Rectifier Diode je axiálna olovená dióda, ktorá je široko používaná v tradičných elektronických obvodoch.

Pri testovaní týchto rôznych balíkov sú základné princípy rovnaké, no testovacie podmienky a parametre sa môžu mierne líšiť v závislosti od špecifických požiadaviek každého balíka.

Záver

Testovanie DIODE SOD - 123FL Package Usmerňovacích diód je zásadným krokom pri zabezpečovaní ich kvality a výkonu. Použitím kombinácie základného testovania multimetrom, pokročilého testovania osciloskopom a testovania obvodov v reálnom svete môžete presne vyhodnotiť funkčnosť a spoľahlivosť týchto diód.

Ako spoľahlivý dodávateľ DIODE SOD - 123FL Package Rectifier Diodes som odhodlaný poskytovať vysoko kvalitné produkty, ktoré vyhovujú vašim potrebám. Ak máte záujem o kúpu usmerňovacej diódy DIODE SOD - 123FL Package alebo máte akékoľvek otázky týkajúce sa testovania alebo používania týchto diód, neváhajte ma kontaktovať pre diskusiu o obstarávaní. Teším sa na spoluprácu pri hľadaní najlepších riešení pre vaše elektronické projekty.
